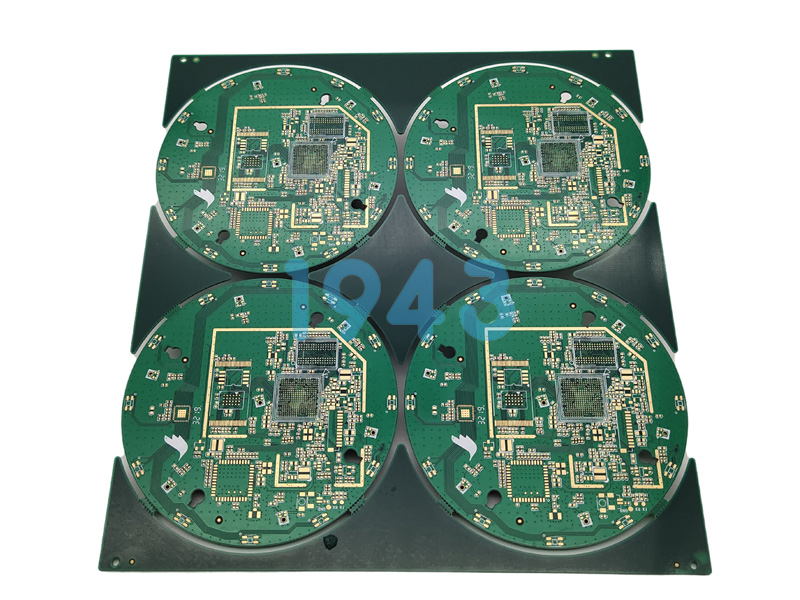

射頻電路板（RF PCBA）作為通信設備、雷達系統等高端電子產品的核心組成部分，其SMT貼片加工質量直接關系到整個系統的性能和穩定性。與常規數字電路板不同，射頻板在加工過程中需特別關注阻抗匹配、信號完整性及高頻性能保護等關鍵因素。以下是射頻板SMT貼片加工的技術要點與工藝控制方法。

一、射頻板SMT貼片的特殊要求

1. 基板材料的選擇? 射頻板常采用聚四氟乙烯（PTFE）或陶瓷填充基材等專用材料，而非普通FR-4板材。這些材料具有更穩定的介電常數和更低的高頻信號損耗，但同時也對SMT工藝提出更高要求，例如需要調整熱膨脹系數匹配的焊接溫度曲線。
2. 阻抗匹配的精密控制? 射頻電路對傳輸線阻抗（如50Ω）的敏感性極高，焊膏量、焊盤尺寸或貼裝偏差均可能導致阻抗失配，引發信號反射。因此，模板開口設計需精確計算焊料體積，確保焊點形狀不影響高頻信號路徑的電氣特性。
3. 接地與屏蔽結構優化? 射頻元件（如QFN封裝）的底部接地墊需保證低空隙率（通常要求低于10%），以避免接地阻抗變化。通過階梯式鋼網設計或激光切割模板，可控制焊料在接地區域的均勻分布，減少電磁泄漏。

二、射頻板SMT貼片的主要技術難點

1. 微細元件貼裝精度挑戰? 射頻電路中常見0201尺寸的微型元件或倒裝芯片，其焊盤間距可能低于0.3mm。貼片機需具備±30μm的定位精度和微米級視覺對位系統，避免元件偏移導致的信號損耗。 解決方案：采用真空負壓吸嘴與振動送料技術，并通過光學檢測實時校正貼裝角度偏差。
2. 焊料量對高頻性能的影響? 過多焊料會改變射頻傳輸線的電容特性，而過少焊料則導致連接不可靠。例如，在射頻功率放大器（PA）模塊中，BGA焊球的錫膏量需嚴格控制在模板開口尺寸的±5%以內。 控制方法：使用電鑄鋼網或納米涂層鋼網，優化開口寬厚比，確保焊膏釋放均勻性。
3. 熱管理要求嚴苛? 射頻元件（如GaAs器件）對熱應力敏感，回流焊過程中局部過熱可能導致性能漂移。需采用多溫區氮氣保護回流焊爐，將峰值溫度波動控制在±2℃以內，并避免高溫時間過長。

三、關鍵工藝控制要點

1. 模板設計與焊膏印刷?
   • 激光切割模板：針對0.3mm引腳間距的QFN元件，采用階梯式開口設計（內層開口比外層縮小5%-10%），減少橋連風險。
   • 焊膏選擇：選用低殘留物、高活性的射頻專用焊膏（如SnAgCu系列），避免助焊劑殘留影響高頻信號。
   • 印刷參數：刮刀角度控制在60°，印刷速度40-80mm/min，確保錫膏厚度誤差≤10%。
2. 貼裝與回流焊工藝?
   • 高精度貼裝：貼片機需支持飛行對位功能，對射頻芯片進行Z軸壓力控制（精度±10g），防止元件碎裂或焊膏塌陷。
   • 回流焊曲線優化：預熱階段升溫速率≤2℃/s，峰值溫度235-245℃（無鉛工藝），液相線以上時間控制在60-90秒，避免熱沖擊。
   • 防氧化措施：在回流焊爐中通入氮氣（氧濃度＜100ppm），減少焊點氧化導致的虛焊。
3. 質量檢測與性能驗證?
   • 多維檢測手段：
     • AOI（自動光學檢測）：識別元件偏移、焊料不足等缺陷。
     • X射線檢測：針對BGA/QFN的隱藏焊點，檢測空洞率（要求＜15%）。
     • 射頻性能測試：使用矢量網絡分析儀（VNA）驗證插入損耗、回波損耗等參數。
   • 環境可靠性測試：包括熱循環（-40℃~+125℃）和振動測試，確保射頻板在嚴苛環境下的穩定性。

四、常見缺陷與解決方案

五、總結

總結而言，射頻板SMT貼片加工的成功依賴于材料適配性、工藝精密性與全流程質量管控。從模板設計到回流焊曲線優化，每個環節均需圍繞高頻信號特性進行定制化控制，才能實現射頻電路的高性能與高可靠性。 如需進一步了解射頻板SMT貼片加工的具體工藝方案，歡迎聯系專業團隊獲取定制化技術支持。
